オートメーションを使いこなす（4トリガー×繰り返し×先勝ち）

このサンプルは オートメーション（トリガー×送信×繰り返しの統一モデル）を、1 台の機器スタブに全トリガー種別ぶん同居させて観察するためのものです。題材は入退室ゲートの制御装置 GateCtrl。同梱プロジェクトを開いて起動すると、接続あいさつ・周期ハートビート・コマンド多段応答・優先度の先勝ち・手動アラームを一連で試せて、そこから「自分の機器の自動送信をどのトリガーで組むか」を掴めます。

ゲート制御 GateCtrlTCP 9610接続時・周期・パケット一致・手動優先度で先勝ち繰り返し実機不要

このページでできること

  • 4 つのトリガー種別（接続時・周期・パケット一致・手動）を 1 台の機器に同居させ、それぞれがいつ・何を送るかを実トラフィックで観察する。
  • 多段応答（受信 1 通に複数パケットを遅延付きで返す）と、優先度の先勝ち（同じ受信に一致する候補が複数あっても 1 件だけ発動する）を見る。
  • 手動トリガー＋繰り返しでアラームを 3 回一斉送信し、{seq} 周回カウンタが増える様子を見る。
  • 「周期」と「繰り返し無限」の違い（似て非なるもの）を、ログ上で直接対比して理解する。
  • 最後に「自分の機器ではどのトリガーを選ぶか」を判断フローで掴む。
トリガー設定・一致方式・テンプレート変数・ステップ種別などの網羅的な説明は オートメーション を参照してください。このページは手順と全体像の観察に絞っています。
入口は 1 つ：このチュートリアルは、6 つのオートメーションが設定済みの同梱 automation-deep.commsim を開いて観察するものです（白紙から組み立てる練習は 用途プリセット を使ってください）。

題材プロトコル GateCtrl と 6 つのオートメーション

GateCtrl は、本チュートリアル用の入退室ゲート制御プロトコルです。テキスト行（UTF-8・\r\n 区切り）で、機器が自分から名乗り・定期通知し、コマンドに応答します。この 1 台に、4 トリガー全種を使った 6 つのオートメーションが同居しています。

#名前トリガー優先度繰り返し送るもの教える概念
A接続あいさつ接続時5なしHELLO GATE-01 ready接続時トリガー（旧グリーティング）
Bハートビート周期 2 秒なしHB hh.mm.ss seq=0周期トリガー（旧ハートビート）＋{time}
COPEN 多段応答パケット一致
(Contains OPEN)		10なしACK→UNLOCKING→OPENED（遅延付き）パケット一致＋多段＋ステップ遅延（旧シーケンス）
DSTATUS 詳細応答パケット一致
(Exact STATUS\r\n)		10なしSTATE locked hb=onパケット一致・先勝ちで勝つ側
E汎用 ackパケット一致
(Contains STATUS)		50なし(generic) ack: STATUS先勝ちで抑止される側
F手動アラーム手動100回数 3・間隔 0.5 秒ALARM forced-lock seq=0/1/2手動トリガー＋繰り返し＋{seq} 周回
3 つの読みどころ：
① 周期 ≠ 繰り返し無限。「周期」は一定間隔で新しい実行を起こすので {seq} は毎回 0（B のハートビート）。「繰り返し」は1 つの実行が同じステップをループするので {seq} が増える（F のアラーム）。
② 優先度で先勝ち。同じ STATUS 受信に D（優先度 10）と E（優先度 50）の両方が一致しますが、優先度が小さい D だけが発動し E は起動されません（後段抑止）。
③ 一致方式の選び分け。C は Contains（引数付きでも拾う）、D は Exact（厳密一致）。Contains は REOPEN のような部分文字列にも反応しうるので、誤反応を避けたいコマンドは Exact を使います。

用意するもの

ファイル内容
automation-deep/automation-deep.commsimGateCtrl 機器スタブのプロジェクト（TCP 9610・6 オートメーション A〜F が設定済み）

これは CommSim.Sample の実行フォルダ内 samples/automation-deep/ に同梱されています。必要なのは CommSim 本体と CommSim.Sample の 2 本だけで、上流の実機は不要です（CommSim.Sample のクライアント役がアプリ役を演じます）。

ステップ1：起動して接続あいさつとハートビートを見る（まず動かす）

① CommSim.Sampleテスト対象アプリ役：接続して受信
⇄
CommSim 本体機器役（スタブ）：6 オートメーションで応答
⇠ 実機不要
実機使わない
  1. CommSim 本体で samples/automation-deep/automation-deep.commsim を開く（「ファイル」→「ファイルから開く…」／Ctrl+O）。
  2. 「オートメーション」タブを開き、6 件（A〜F）のトリガー種別・優先度・繰り返しを一望する。
  3. セッション「ゲート制御装置（GateCtrl）TCP 9610」を「起動」する。
  4. CommSim.Sample を起動し、「動かすサンプル」で「オートメーション（ゲート制御・4トリガー）」を選ぶ。① ペインを「接続」（9610 へ接続）する。

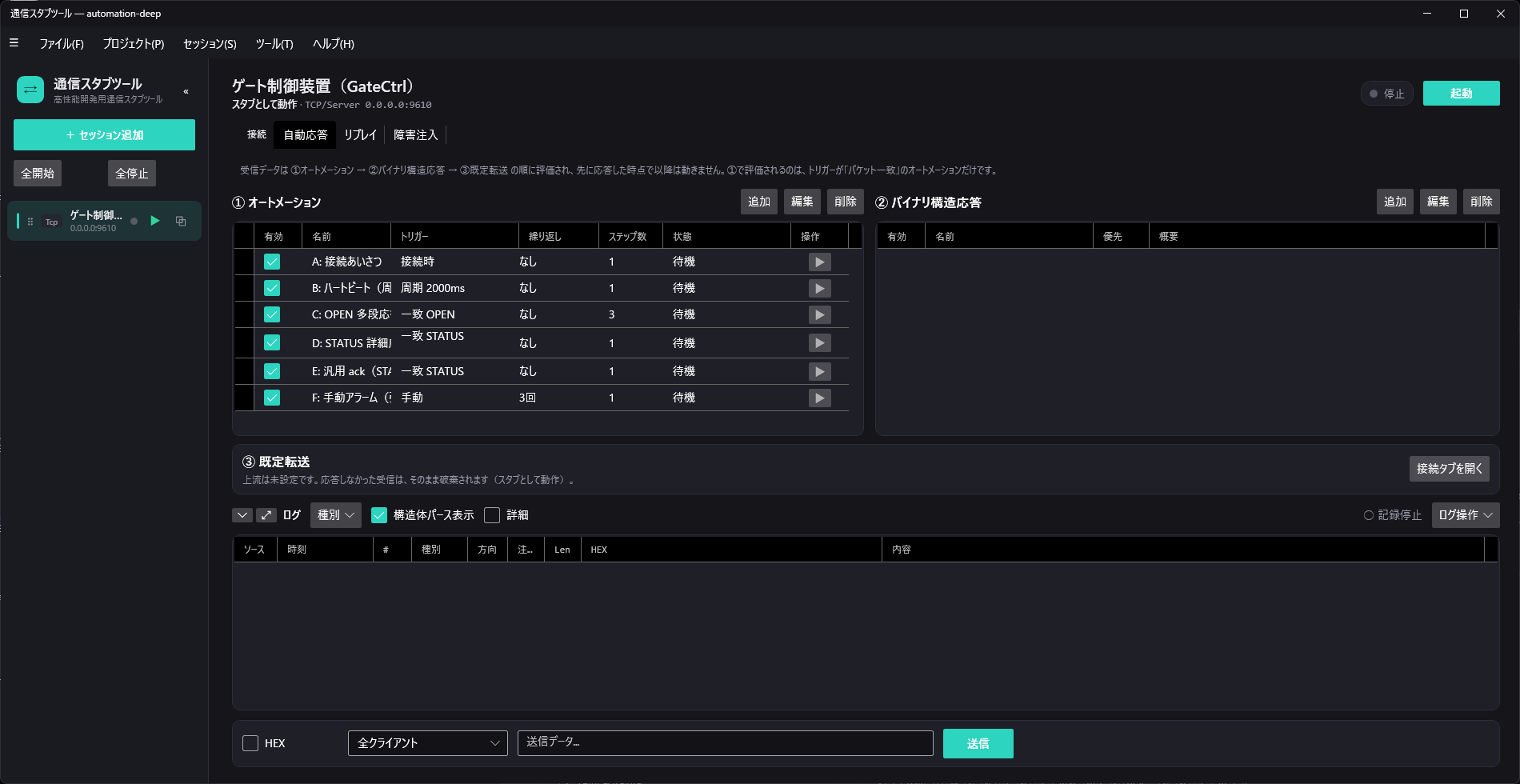

「自動応答」タブ ①オートメーション：A〜F の 6 件が、トリガー（接続時／周期2000ms／一致 OPEN／一致 STATUS／手動）・繰り返し・ステップ数・状態の列で一覧表示される
「オートメーション」タブ。4 トリガー種別が 1 台に同居している：A＝接続時、B＝周期 2000ms、C/D/E＝パケット一致、F＝手動。C はステップ数 3（多段応答）、F は繰り返し 3 回。各行の「操作」列の ▶ が手動発火ボタン（F を今すぐ起動できる）。

観察できること

  • ▶HELLO GATE-01 readyA＝接続時：つないだ瞬間に機器が名乗る
  • ▶HB 22.34.10 seq=0B＝周期：2 秒ごと
  • ▶HB 22.34.12 seq=0time は変わるが seq は 0 のまま
  • ▶HB 22.34.14 seq=0＝周期は「毎回 新しい実行」のサイン

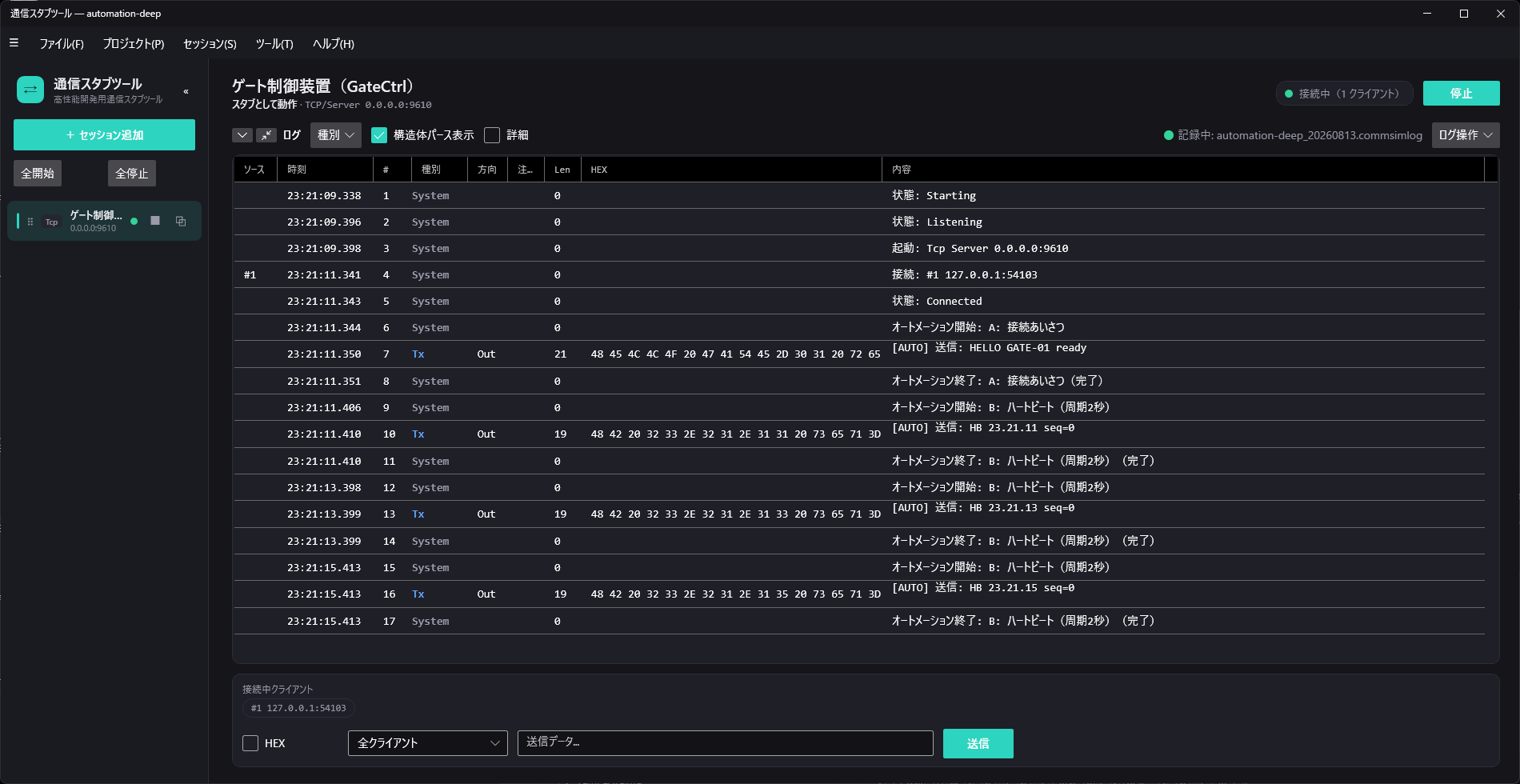

ログ：接続直後に [AUTO] 送信 HELLO GATE-01 ready（接続あいさつ）が出て、続いて HB ..03/05/07 seq=0 が 2 秒ごとに並ぶ
接続直後のログ。A：接続あいさつが [AUTO] 送信: HELLO GATE-01 ready を出し、続いて B：ハートビートが 2 秒ごとに HB 05.52.03 seq=0・05.52.05 seq=0… を送る。時刻は変わるのに seq は 0 のまま＝周期トリガーが毎回「新しい実行」を起こしているサイン。
ここがステップ 1（まず動かす）の到達点です。ハートビートの time が毎回変わるのに seq が 0 のままなのは、周期トリガーが2 秒ごとに新しい実行を起こしているからです（後のステップ 3 で、繰り返しの seq 増加と対比します）。
※ ハートビートが 1 ステップを送り終える前に次のティックが来た場合、その回は再入抑止でスキップされます（通常は即完了するので問題ありません）。

ステップ2：OPEN に多段応答、STATUS で先勝ちを見る

クライアント役からコマンドを送って、パケット一致トリガーの応答を観察します。

  1. CommSim.Sample ① の「デモ送信」を押す（OPEN と STATUS が順に送られます）。手で送る場合は ① の送信欄に OPEN、続けて STATUS を入力します。

観察できること

  • ◀OPEN① が送信
  • ▶ACKC 多段：即時
  • ▶UNLOCKING0.2 秒後
  • ▶OPENEDさらに 0.4 秒後
  • ◀STATUS① が送信
  • ▶STATE locked hb=onD（優先度 10）が先勝ち。これ 1 通だけ

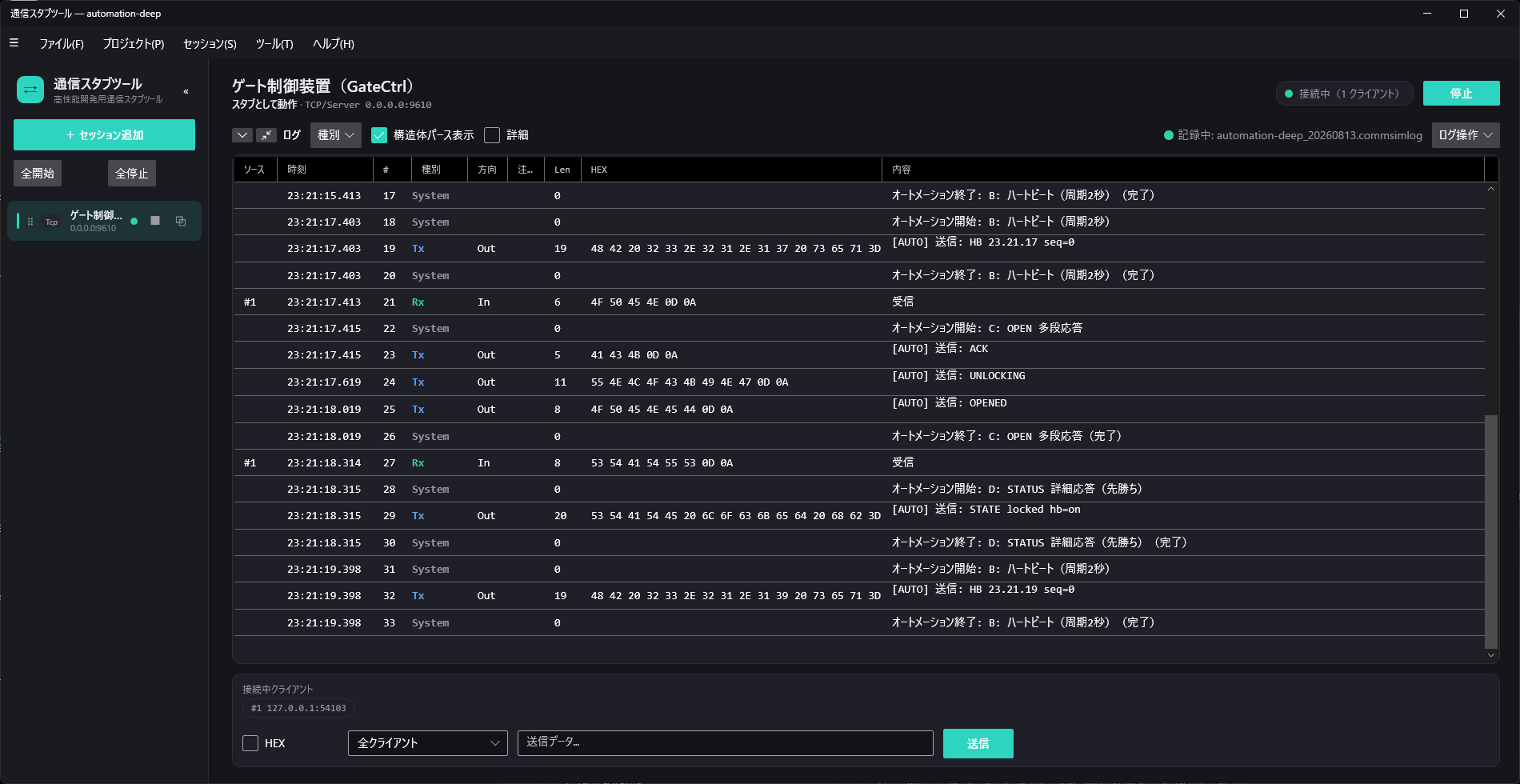

ログ：OPEN 受信に C が ACK→UNLOCKING→OPENED を多段送信し、STATUS 受信には D の STATE locked hb=on が 1 通だけ返る（E の汎用 ack は出ない）
OPEN 受信に C：OPEN 多段応答が ACK→UNLOCKING（0.2 秒後）→OPENED（さらに 0.4 秒後）を遅延付きで多段送信。続く STATUS 受信には D（先勝ち）の STATE locked hb=on が 1 通だけ返り、E の (generic) ack は出ない（優先度の小さい D が先勝ちし、E は起動されない）。
先勝ち＝後段抑止の観察：STATUS には D（Exact・優先度 10）と E（Contains・優先度 50）の両方が一致しますが、返ってくるのは STATE locked hb=on の 1 通だけで、(generic) ack: STATUS（E）は来ません。CommSim は受信に対してパケット一致オートメーションを優先度の小さい順に評価し、最初に一致した 1 件だけを実行します（残りは起動されません）。
やってみよう：「自動応答」タブで E の優先度を 5 に変えてセッションを起動し直すと、今度は (generic) ack: STATUS が返るようになります（先勝ちが入れ替わる）。
なお C（OPEN）と D（STATUS）は同じ優先度 10 ですが、一致する電文が異なるので衝突しません。
TCP の分割について：TCP はストリームなので、理屈上は STATUS\r\n が分割して届くと Exact 一致が外れることがあります。ローカル（127.0.0.1）では通常 1 まとまりで届くため問題ありませんが、フレーム境界を厳密に扱いたい場合はプロジェクトのフレーミング（区切り文字 \n 等）を設定します（→ オートメーション・メッセージ構造定義）。

ステップ3：手動アラームを 3 回ブロードキャストする

最後に、操作者がその場で起動する「手動トリガー」と「繰り返し」を見ます。

  1. CommSim 本体の「オートメーション」タブで F：手動アラーム の行を見つける。
  2. その行の「操作」列の ▶ を押す。
  3. 一覧の「状態」列に「実行中 N/M（K周）」の進捗が表示され、▶ が ■（停止）に変わる。

観察できること（CommSim.Sample 側）

  • ▶ALARM forced-lock seq=01 周目
  • ▶ALARM forced-lock seq=10.5 秒後・2 周目
  • ▶ALARM forced-lock seq=2さらに 0.5 秒後・3 周目

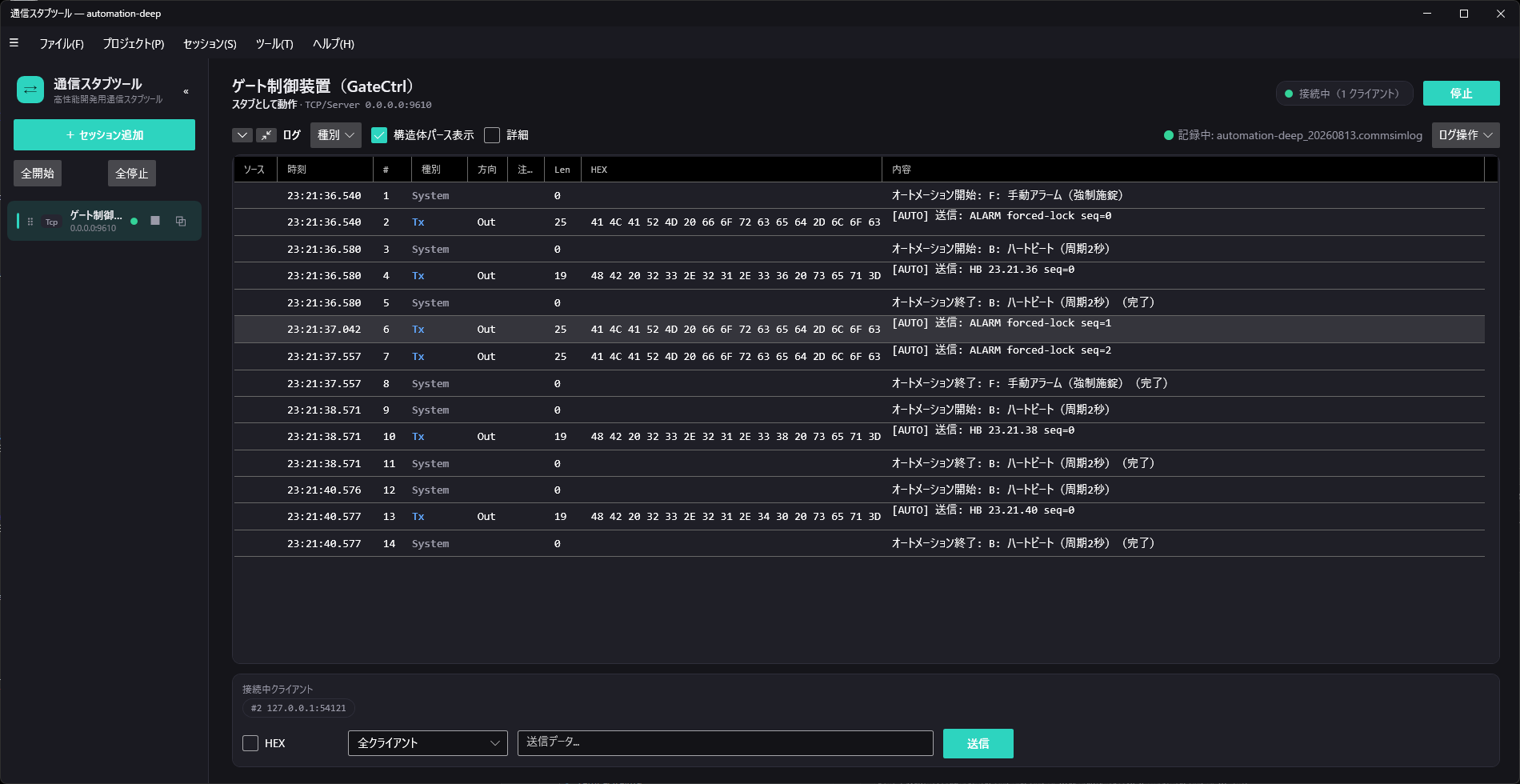

ログ：F 手動アラームを実行すると ALARM forced-lock seq=0 → seq=1 → seq=2 が 0.5 秒間隔で送られ、近くの HB は seq=0 のまま
「操作」列の ▶ で F：手動アラームを起動したログ。ALARM forced-lock seq=0→seq=1→seq=2 が 0.5 秒間隔で送られ、seq が 0→1→2 と増える。すぐ上下の HB … seq=0 と見比べると、「繰り返し（1 実行がループ＝seq 増加）」と「周期（毎回新実行＝seq 0 固定）」の違いが同じログ上で分かる。
周期 vs 繰り返しの核心：ステップ 1 のハートビートは seq=0 固定でしたが、ここでは seq が 0→1→2 と増えます。アラームは「1 つの実行が回数 3 でループ」しているので、{seq}（周回カウンタ）が進みます。
やってみよう：F の繰り返しを「無限」に変えると、停止するまで seq が増え続けます（一覧「操作」列の ■ で止める）。ハートビート B の周期間隔を変えると、通知の頻度が変わります。

自分のケースへの当てはめ方

自分の機器の「必要な自動送信」を、どのトリガーで組むかの判断の糸口です。

やりたいこと選ぶトリガー／設定
接続した瞬間に機器が先に名乗る接続時トリガー（旧グリーティング）
一定間隔で生存通知・ポーリングを送る周期トリガー。連番など増分が要るなら「手動／パケット一致＋繰り返し無限＋{seq}」を使う
受信コマンドに応答するパケット一致。多段なら複数ステップ＋遅延。厳密に当てたいなら Exact、引数付きでも拾うなら Contains/StartsWith
同じ受信に応答候補が複数ある優先度で先勝ちを制御（優先度の小さい 1 件だけが発動）
操作者がその場で一斉送信する手動トリガー＋繰り返し（回数／無限）
特定の受信を上流（実機）へ明示転送する（中継）ステップ種別 Forward（下表）。ライブで中継往復を見るなら → プロキシ（中継）を実機なしで試す

（補足）Forward ステップの最小設定例

Forward は、受信を上流（転送先）へ明示的に転送するステップです。転送先が設定されたセッションでのみ機能します。「特定の受信だけを転送し、それ以外はスタブ応答する」といった細かい制御に使います。

項目設定例
トリガー種別パケット一致
一致方式 / 一致値StartsWith / FWD
ステップ 1種別 Forward（受信を上流へ転送）
中継（プロキシ）の立て方・記録・偽装フック・シナリオ化を通しで試せるチュートリアルは プロキシ（中継）を実機なしで試す です。本ページでは「Forward というステップがある」ことだけ押さえれば十分です。
